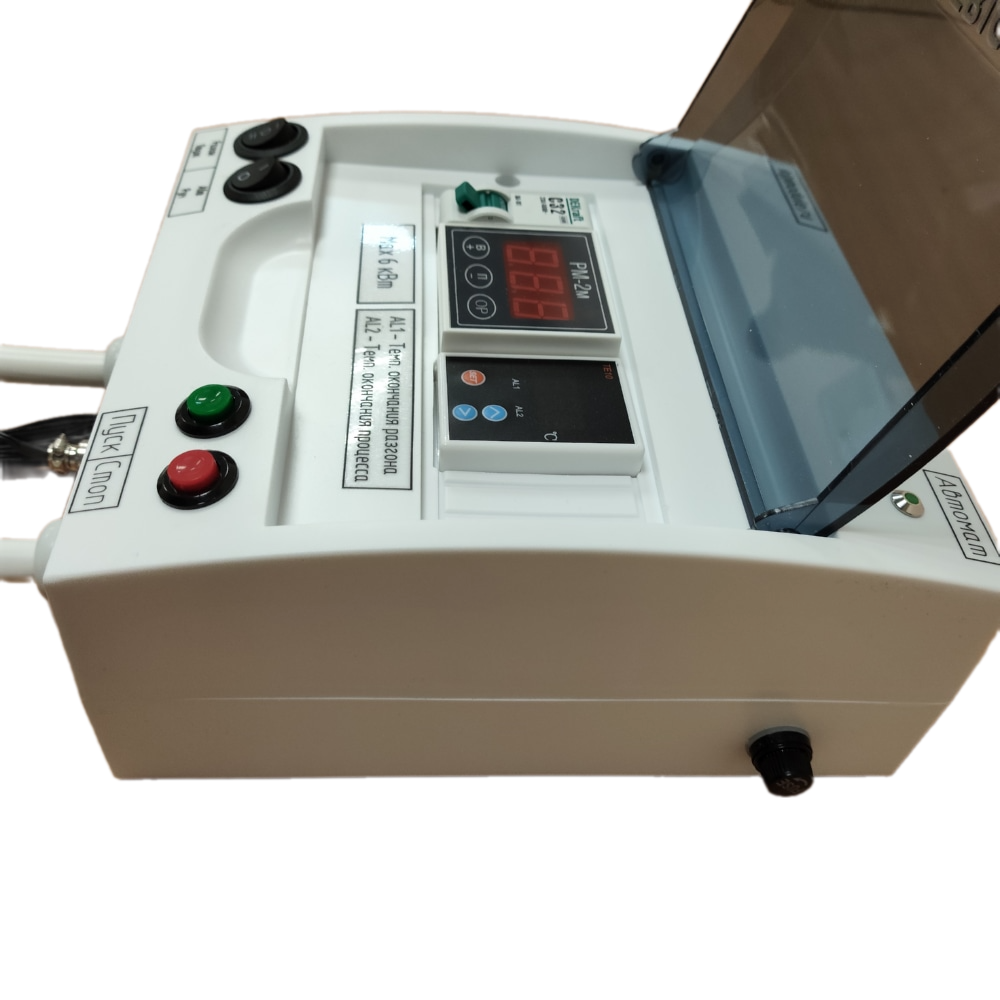

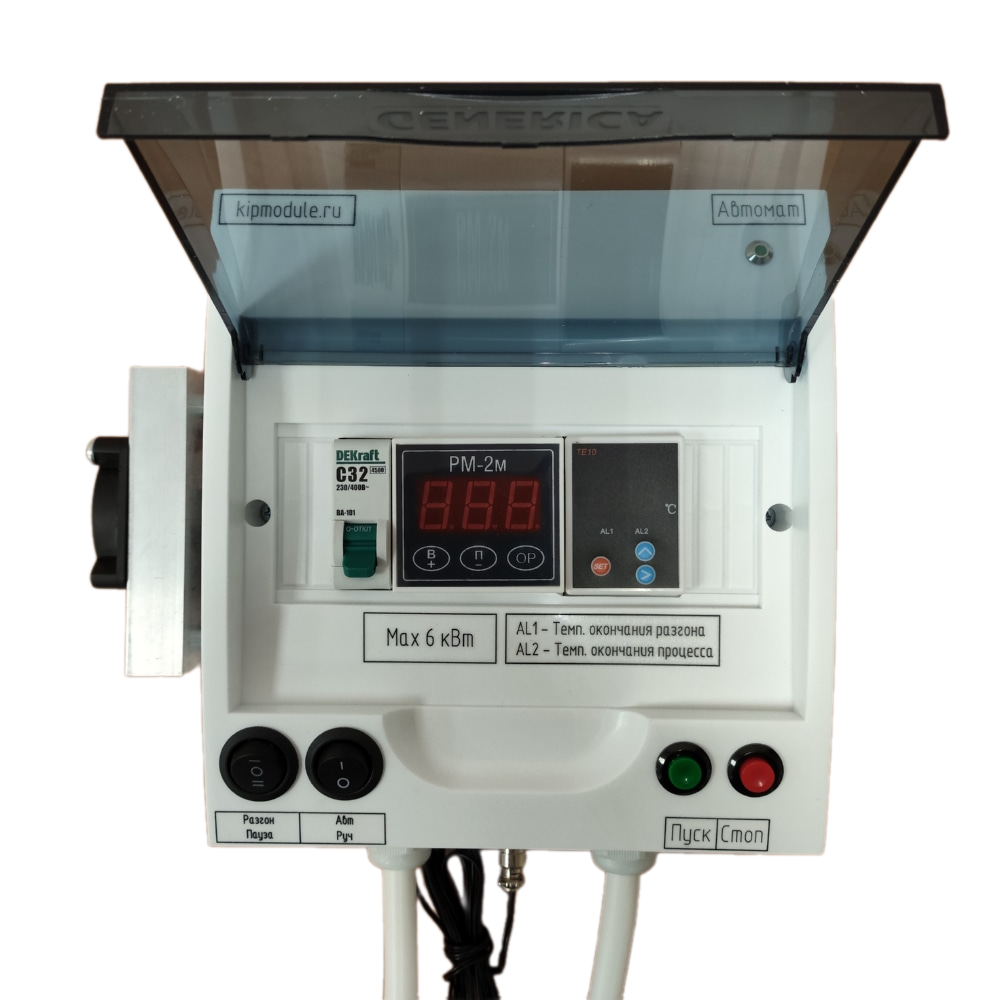

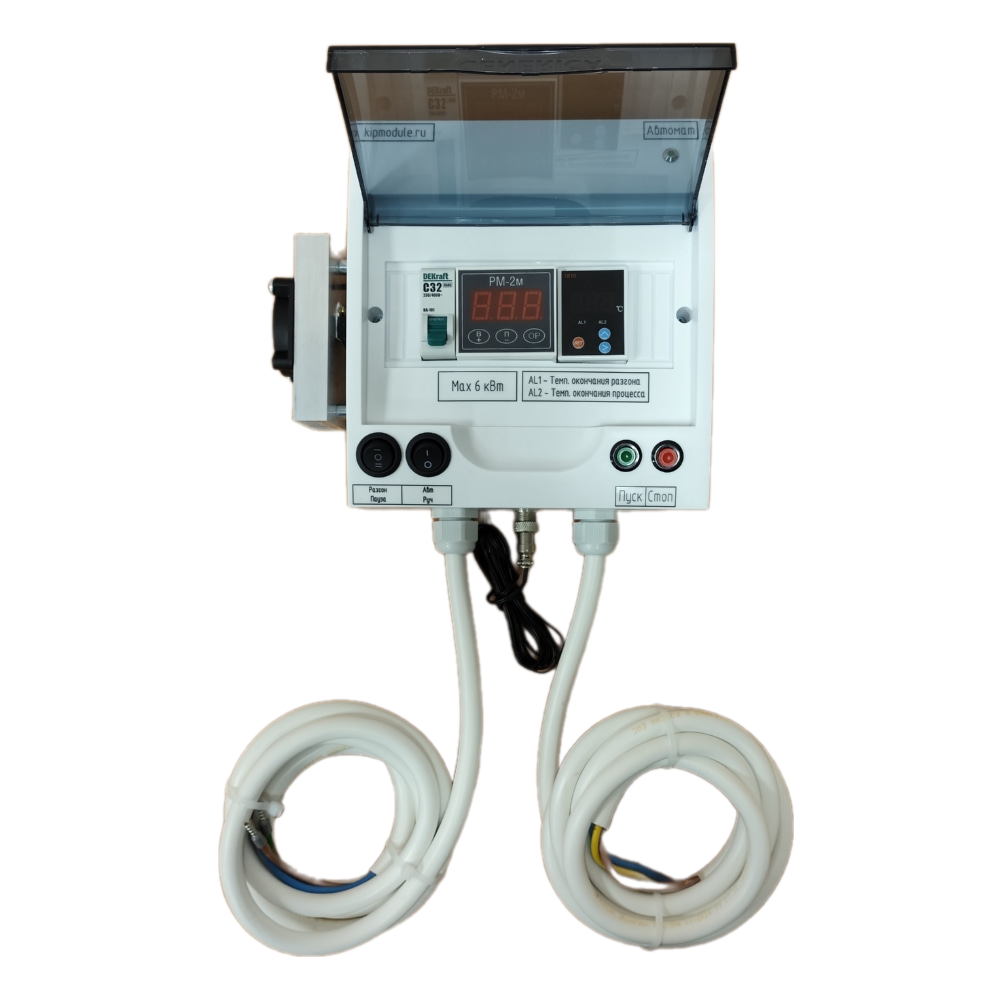

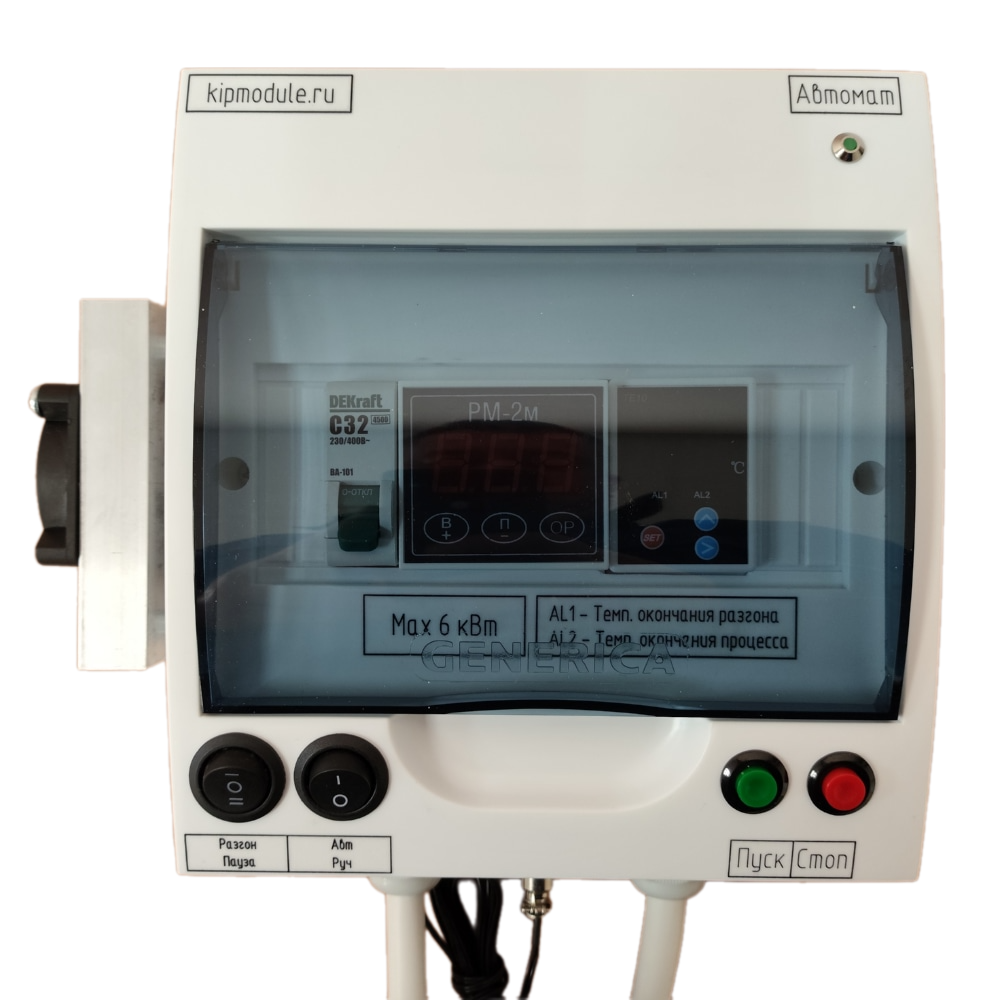

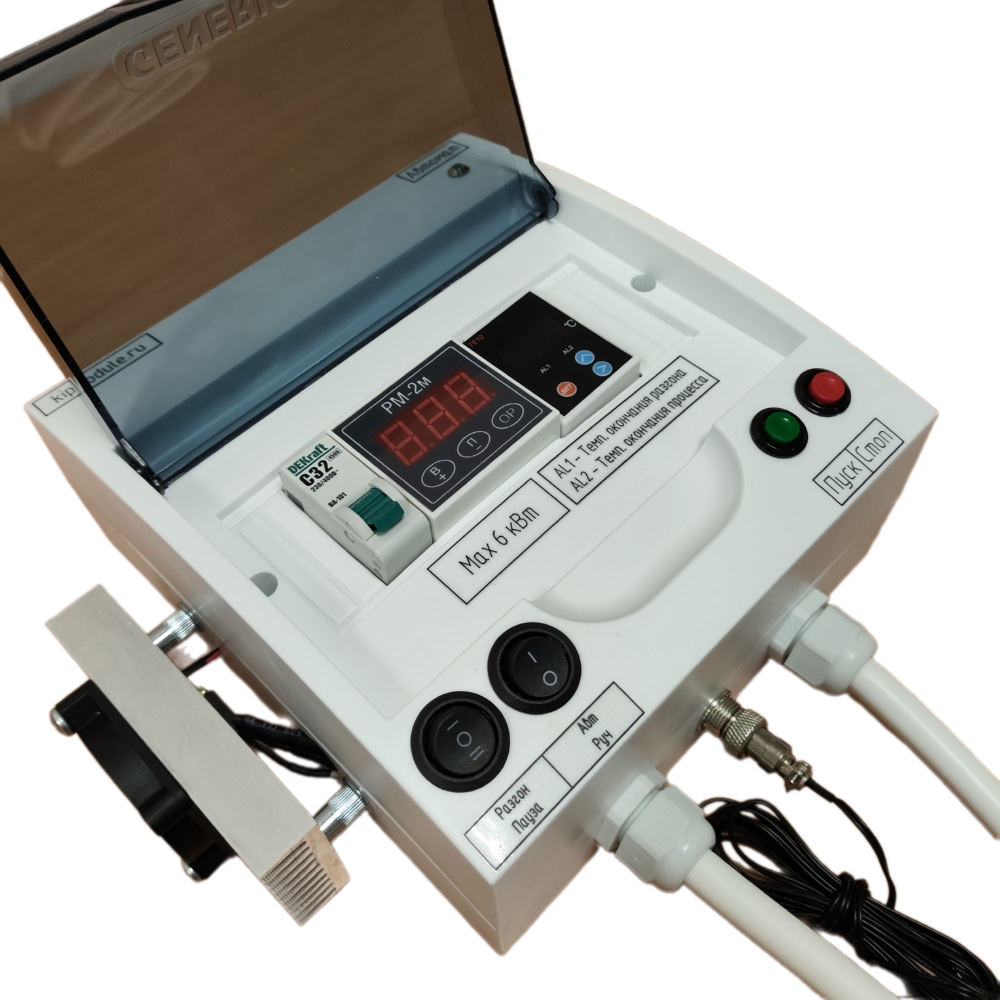

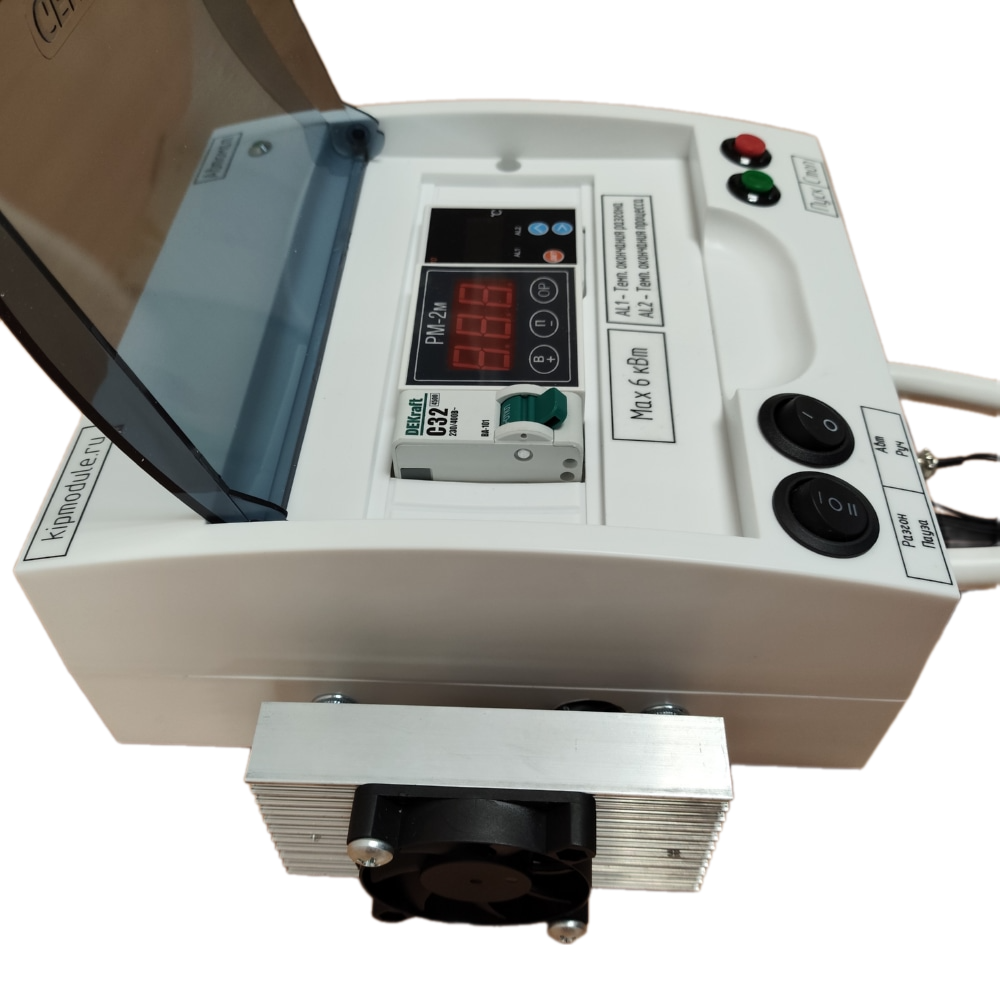

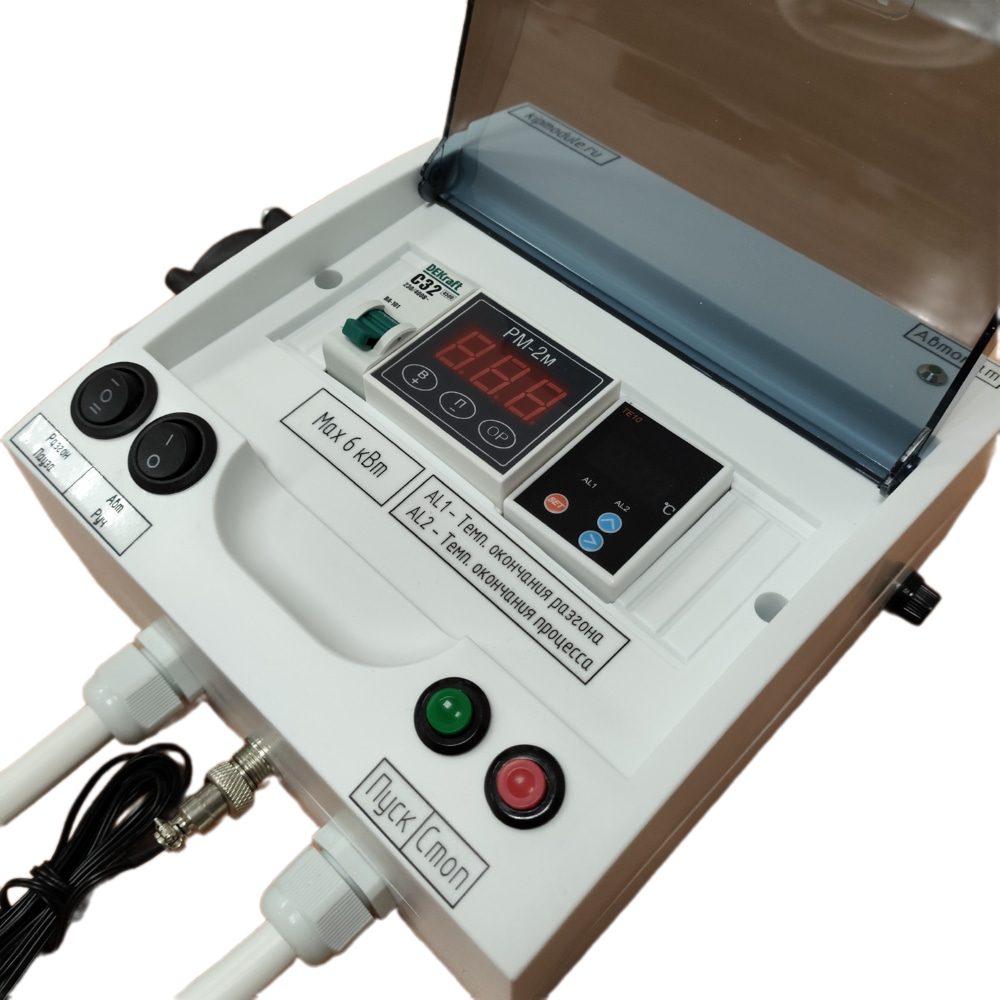

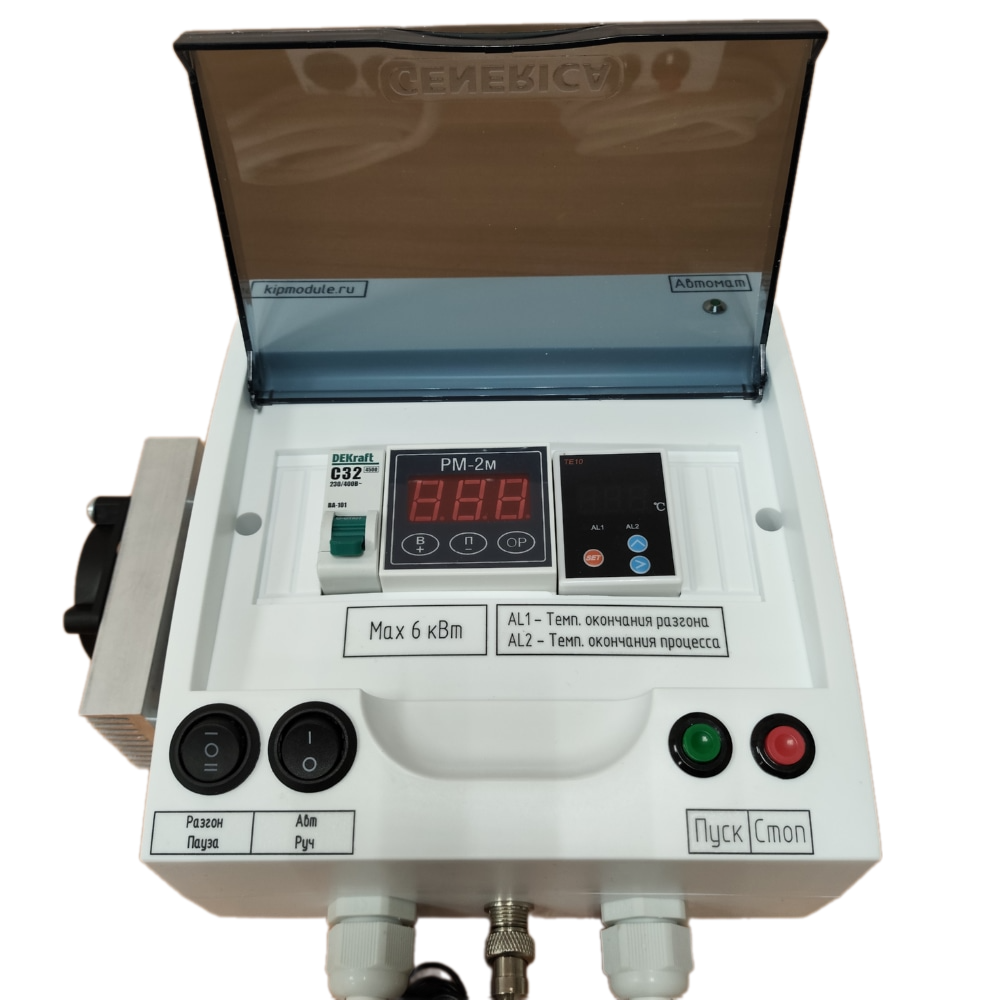

Автоматика управления ТЭНом АТ-6м

Автоматика для дистилляции или ректификации. Надежная и простая в эксплуатации. Хорошо подходит для режима потстилл. Рассчитана на подключение ТЭНа 6 кВт.

Примененные приборы:

• регулятор мощности РМ-2м;
• терморегулятор с двумя выходами.

Особенности:

Автоматика имеет два режима работы — ручной и автоматический.

В ручном режиме управление ТЭНом происходит двумя переключателями. Переключателем «Разгон» включается режим 100 % мощности. При его выключении на ТЭН подается мощность, установленная Вами на приборе РМ-2м. Выключателем «Пауза» ТЭН выключается.

В автоматическом режиме запуск автоматики осуществляется кнопкой «Старт», а принудительная остановка кнопкой «Стоп». После старта автоматика подает на ТЭН 100 % мощности (режим Разгон). После того как температура достигнет заданной Вами температуры в терморегуляторе (температура 1), на ТЭН начинает подаваться мощность, которую Вы установили в приборе РМ-2м. При понижении температуры (провал процесса) будет включаться режим Разгон. После того, как температура достигнет второй температуры, установленной Вами в терморегуляторе (температура 2), ТЭН отключается.

Технические характеристики:

• напряжение питания 220 В,
• мощность подключаемого ТЭНа не более 6 кВт,
• габариты дл. х шир. х выс. 260 х 200 х 90 мм,
• длина питающего кабеля 2,2 м;
• длина кабеля ТЭНа 2,2 м;
• датчик температуры: кабель 2 м, диаметр датчика 5 мм, длина датчика 25 мм.

Автоматика не имеет вилки для подключения питания и розетки для подключения ТЭНа, так как рассчитана на мощность 6 кВт (вилки и розетки рассчитаны на мощность не более 3,5 кВт). Подключение питания и ТЭНа необходимо производить непосредственно к клеммам в щитке и клеммам ТЭНа или воспользоваться специальными силовыми разъемами, рассчитанными на нужную мощность.
