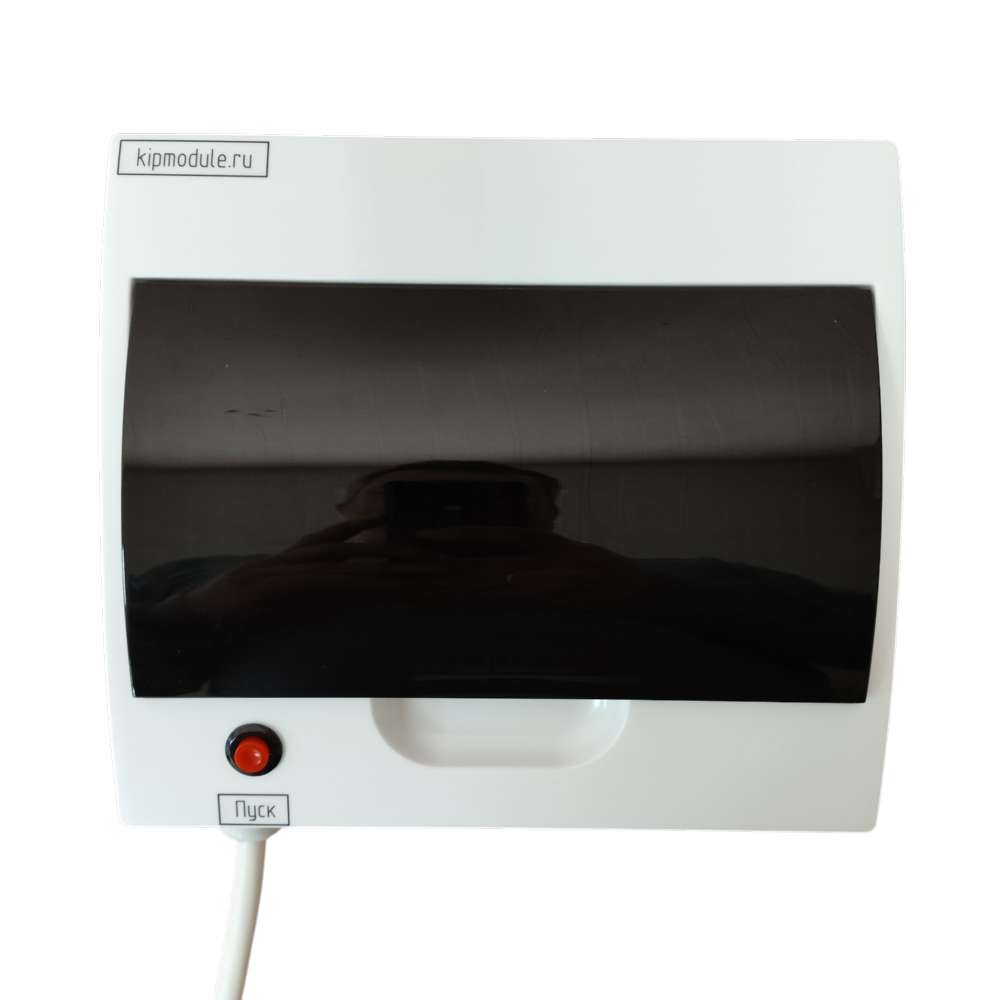

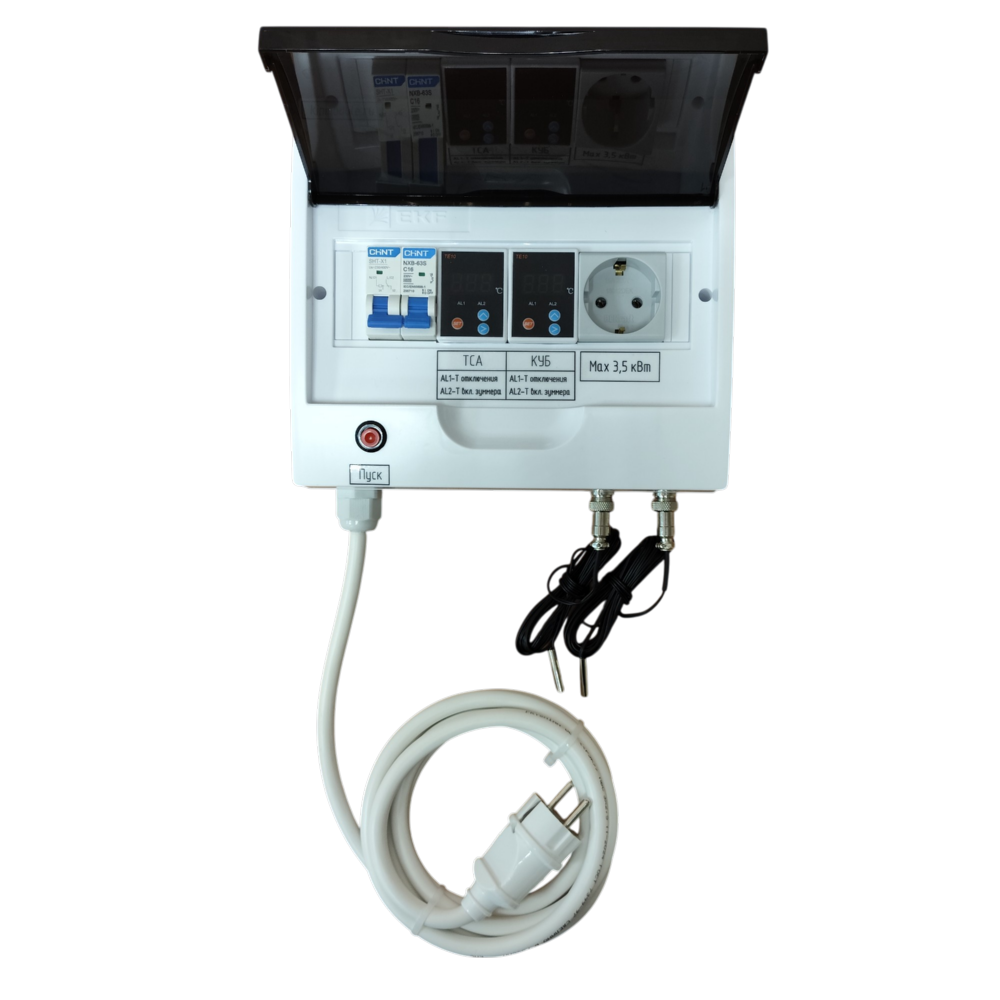

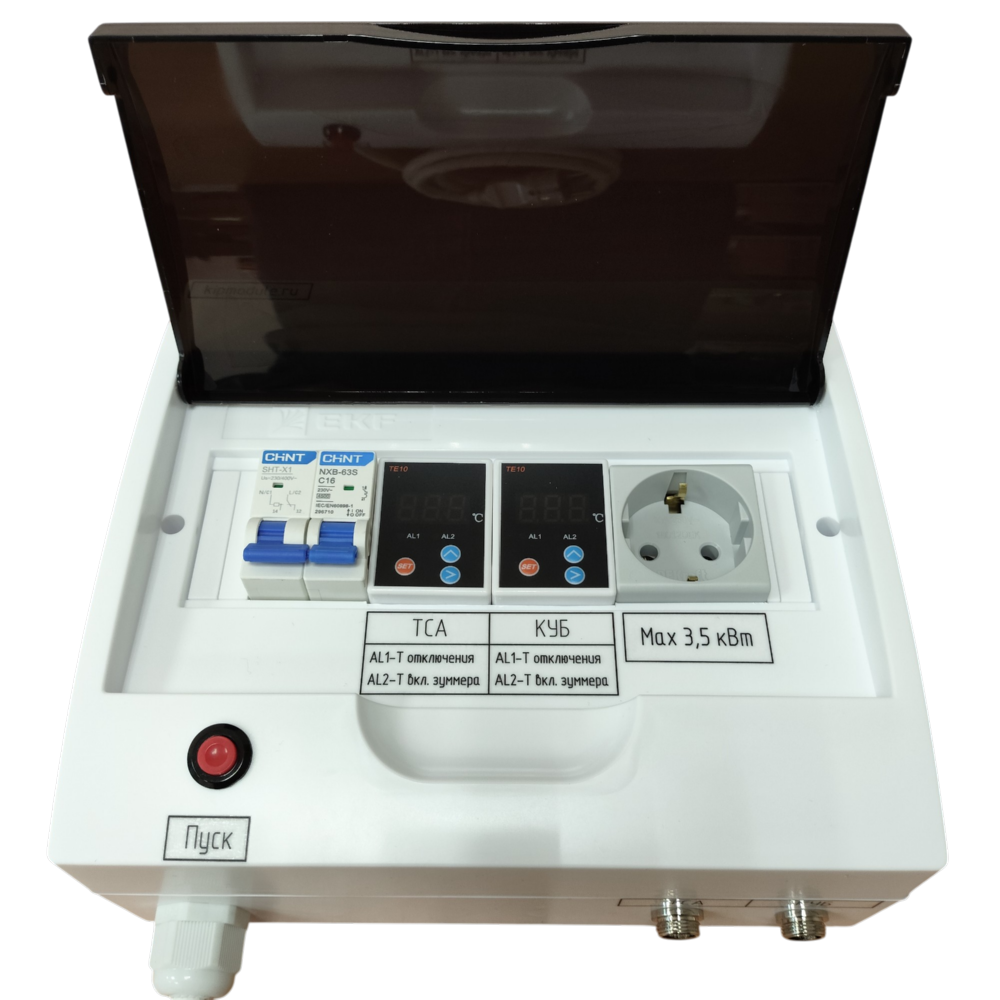

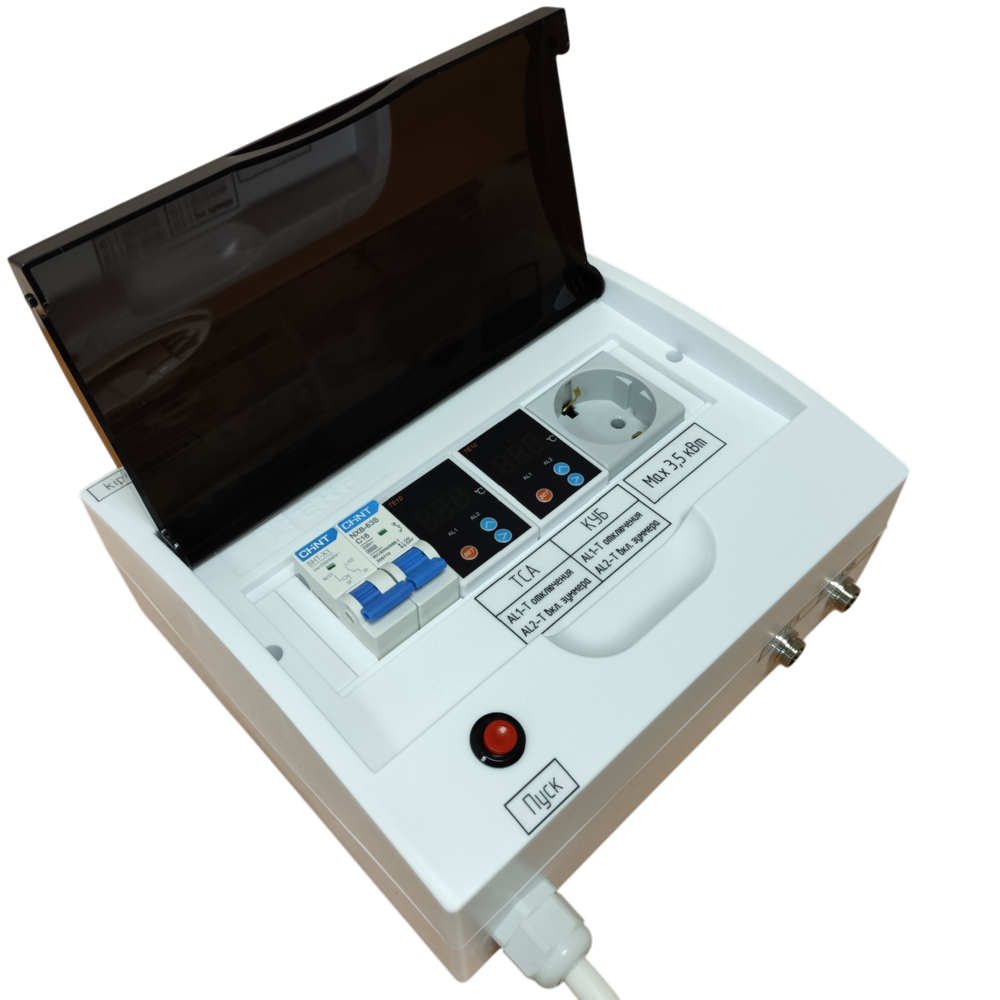

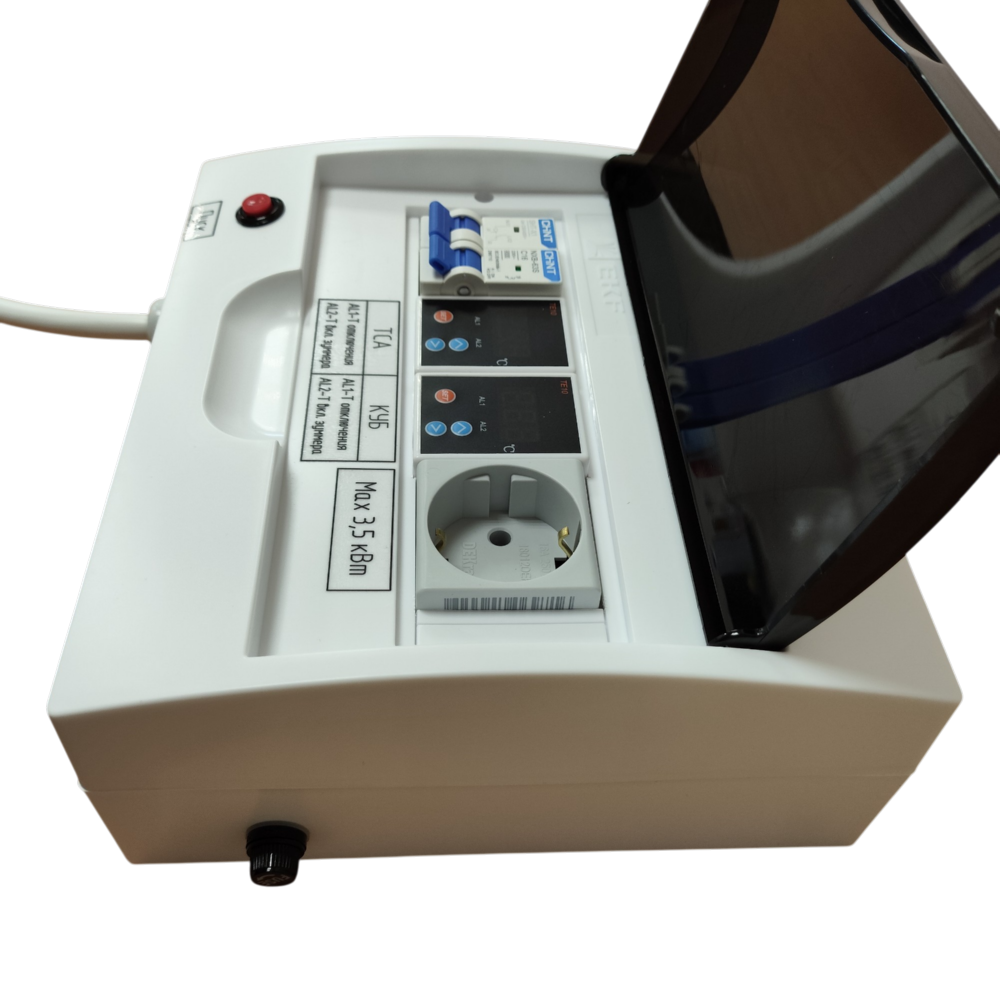

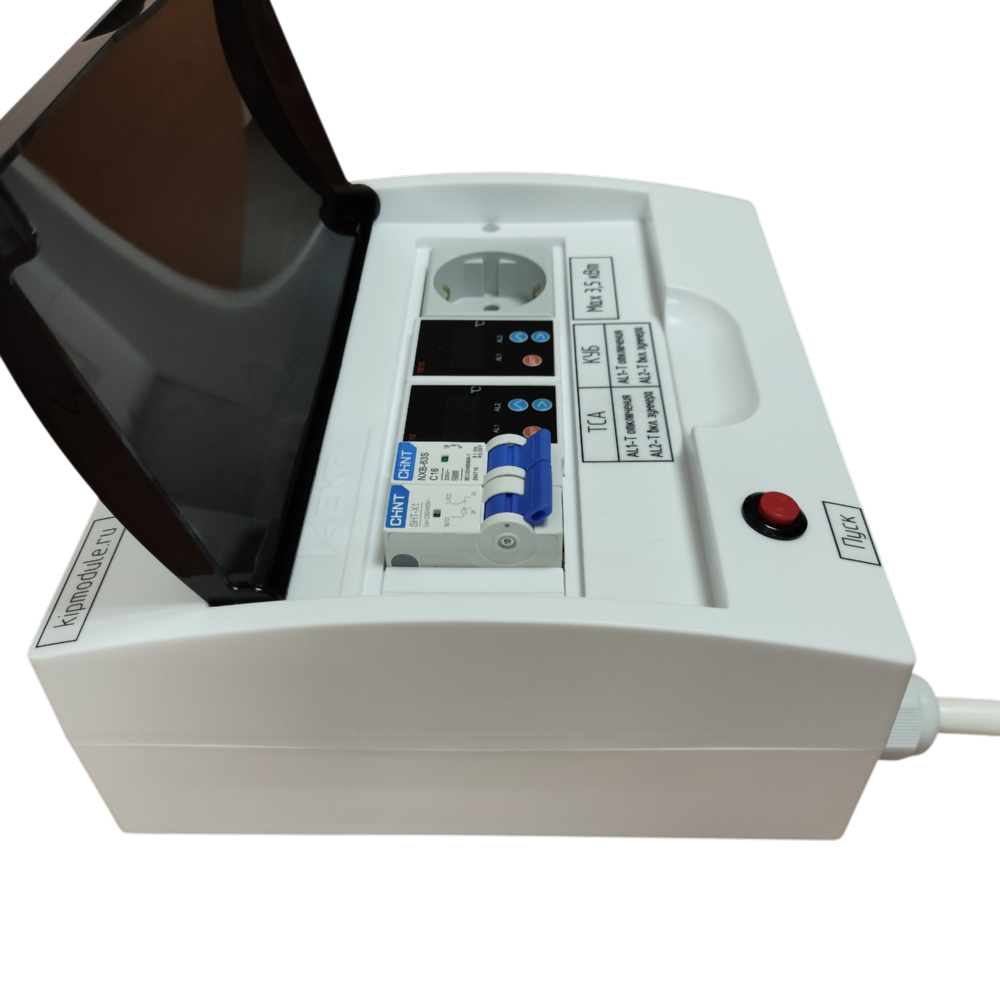

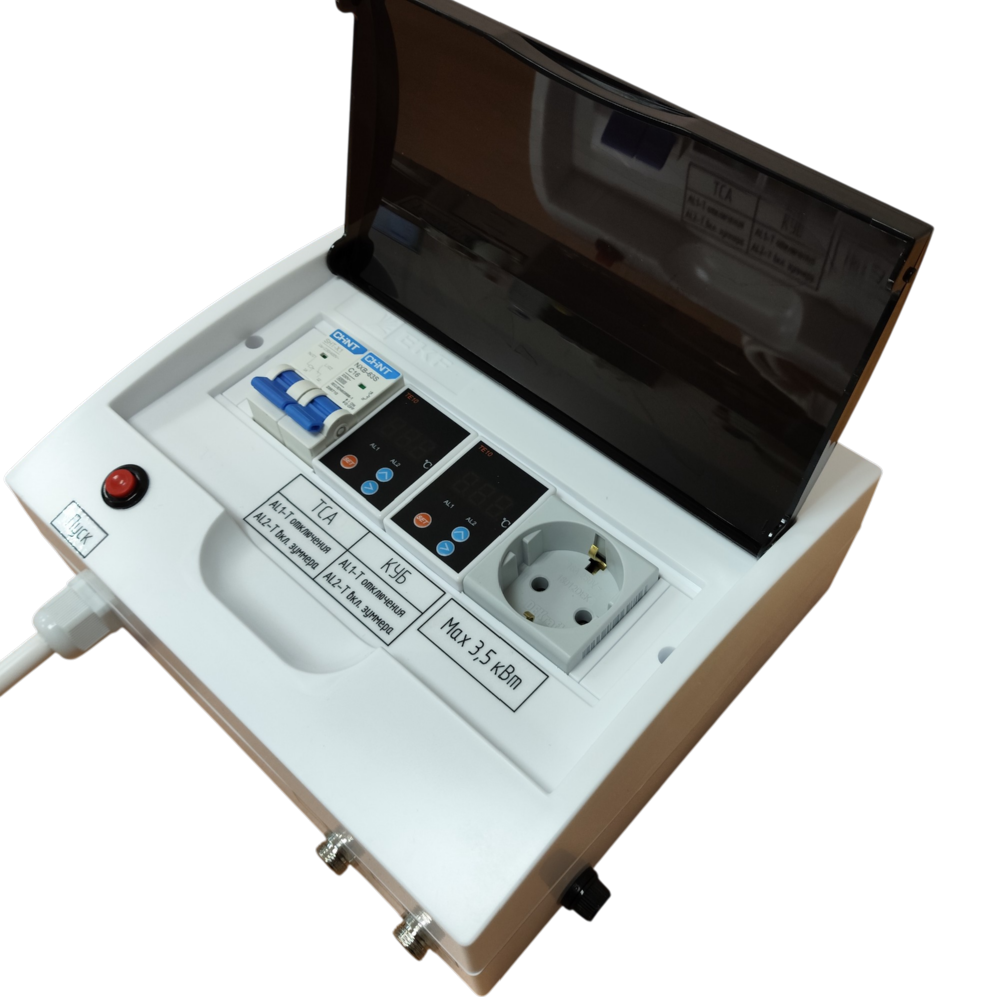

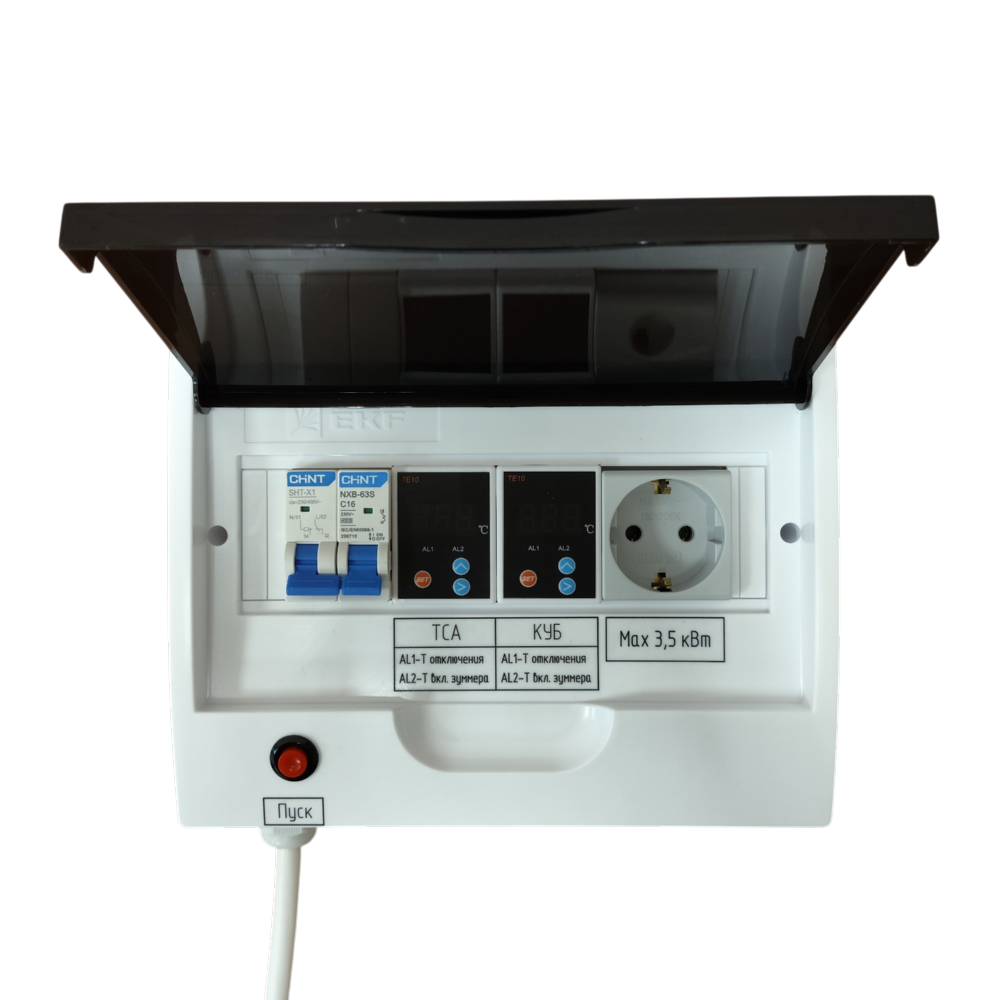

Группа безопасности 3,5 кВт двухканальная версия 2

Группа безопасности предназначена для контроля аварийных ситуаций превышения температуры при дистилляции, ректификации, самогоноварении и других технологических процессах.Имеет два выносных датчика температуры. Выключает подключенную нагрузку при превышении температуры выше заданной на любом из каналов, а также оповещает об аварийной ситуации звуковым сигналом.

В качестве нагрузки могут быть подключены:

• индукционная плита;
• ТЭН;
• регулятор мощности;
• любя другая нагрузка 220 В и мощностью не более 3,5 кВт.

Перед началом работы в терморегуляторе необходимо установить температуры отключения нагрузки и температуры срабатывания звуковой сигнализации в обоих каналах.

Для этого необходимо нажать кнопку «Пуск» и удерживая её включить автоматический выключатель (поднять рычажок вверх). Также удерживая кнопку «Пуск» установить температуры. После установки температур кнопку можно отпустить.

Например мы установили для куба температуру звуковой сигнализации 90 гр. С и температуру отключения нагрузки 95 гр. С, а для ТСА температуру звуковой сигнализации 50 гр. С и температуру отключения нагрузки 54 гр. С

По мере роста температуры, когда в кубе она достигнет 90 гр. С включится звуковая сигнализация. Если пользователь не устранил аварию и температура растет далее, то при достижении 95 гр. С выключится нагрузка и сама группа безопасности. Также и по ТСА: если температура в ТСА достигла 50 гр. С включится звуковая сигнализация. Если пользователь не устранил аварию и температура растет далее, то при достижении 54 гр. С выключится нагрузка и сама группа безопасности.

Нагрузку можно будет включить автоматическим выключателем только после снижения температур ниже 95 и 54 гр. С соответсвенно. Звуковая сигнализация выключится сама после снижения температуры ниже 90 и 50 гр. С соответственно.

Технические характеристики:

• напряжение питания 220 В, 50 Гц,
• мощность подключаемой нагрузки не более 3,5 кВт,
• диапазон измеряемых температур от -40 до +110 гр. С,
• габариты дл. х шир. х выс. 220 х 200 х 95 мм,
• длина питающего кабеля 2,2 м;
• датчики температуры: диаметр 5 мм, длина 25 мм, тип NTC 10k b3435;
• длина кабеля датчика температуры 2 м.
