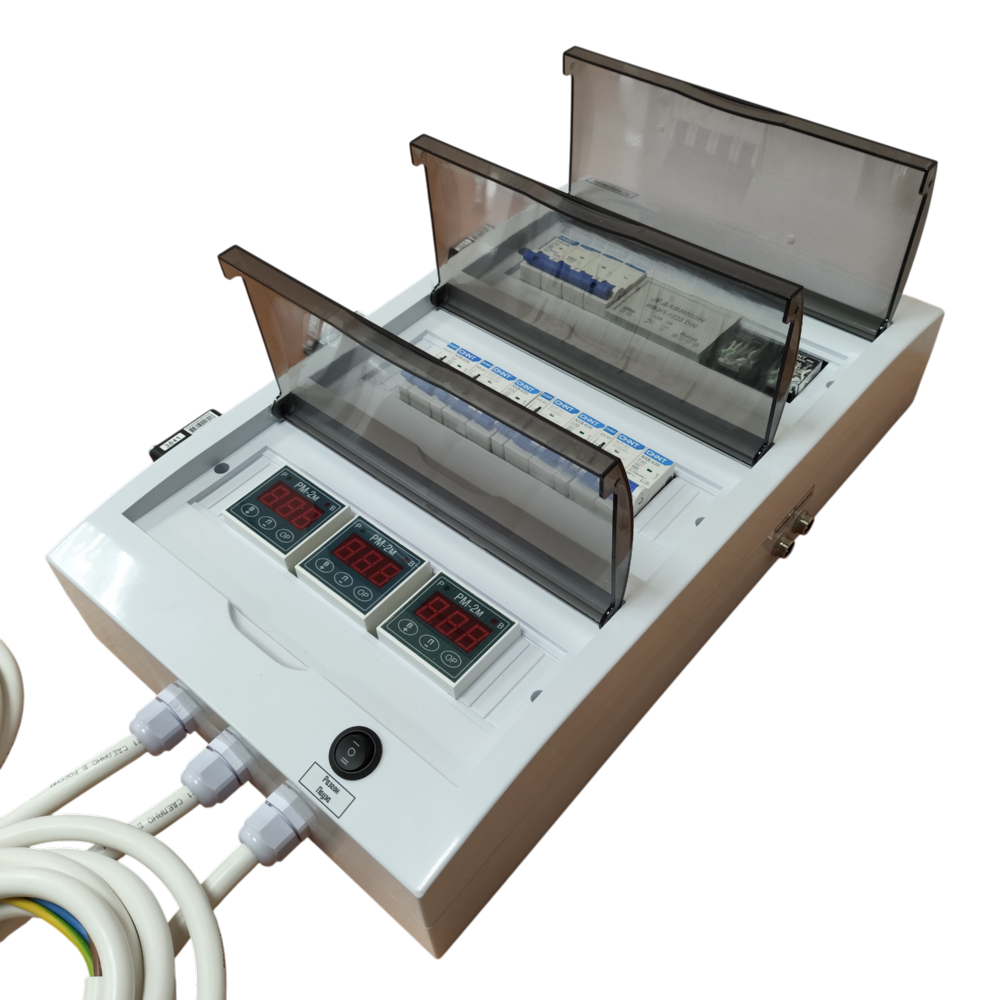

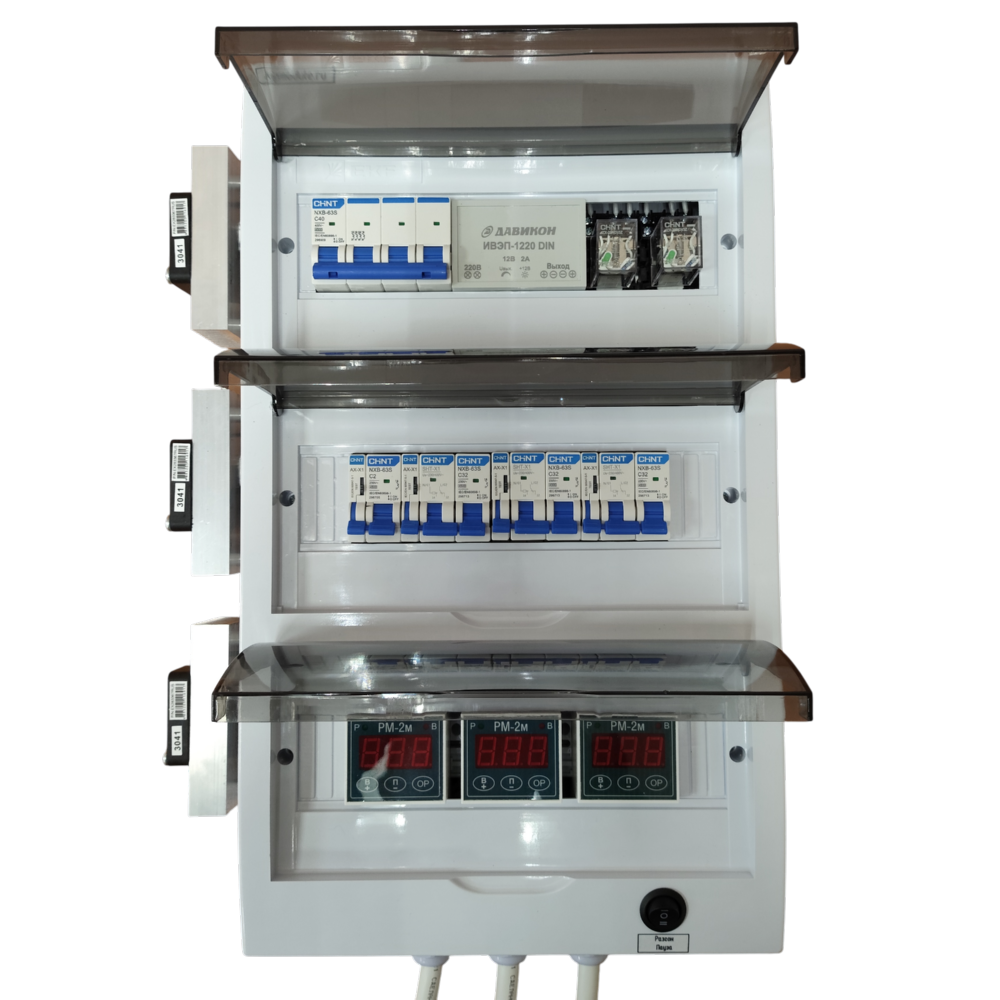

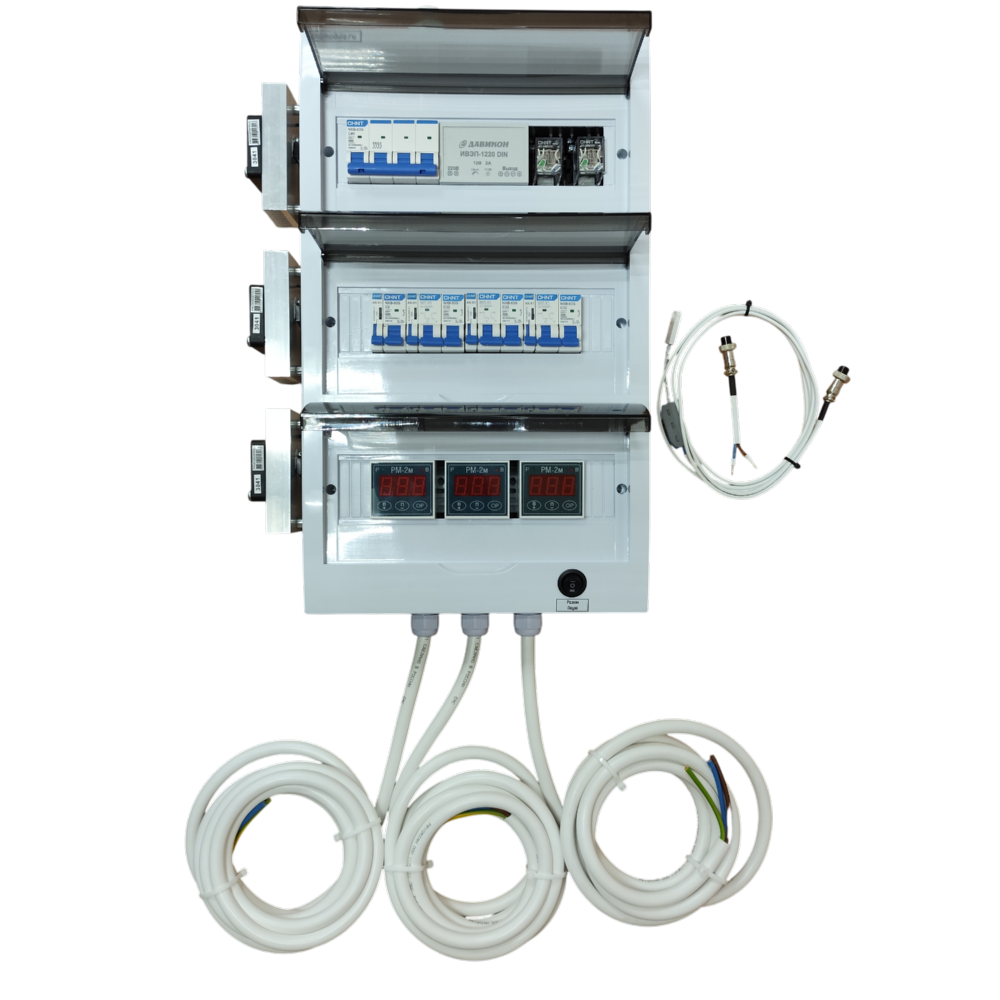

Регулятор мощности РМ-18мб-63 с группой безопасности

Регулятор мощности применяется для управления и стабилизации мощности нагревательного ТЭНа (3 секции по 220 В 6 кВт и менее каждая) или трех ТЭНов (220 В по 6 кВт и менее каждый) ректификационной колонны, дистиллятора, непрерывной бражной колонны (НБК). Регулятор мощности подключается к трехфазной сети 380 В. В регуляторе имеется выносной датчик температуры, который может быть установлен на охладитель, трубку связи с атмосферой (ТСА) или на приемную ёмкость с продуктом. При отключении воды питающей охладитель, его температура (температура ТСА или продукта) начнет расти. При достижении температуры 40 гр. С, регулятор мощности полностью отключится.

Регулятор мощности имеет следующие функции:

• Управляет мощностью ТЭНа (ТЭНов). На ТЭН может быт подана 100 % мощность (положение «Разгон»), мощность установленная пользователем на приборах РМ-2м, нулевая мощность (положение «Пауза»).
• Выключает регуляторы мощности вместе с ТЭНом (ТЭНами) при превышении температуры на выносном датчике выше 40 гр. С.

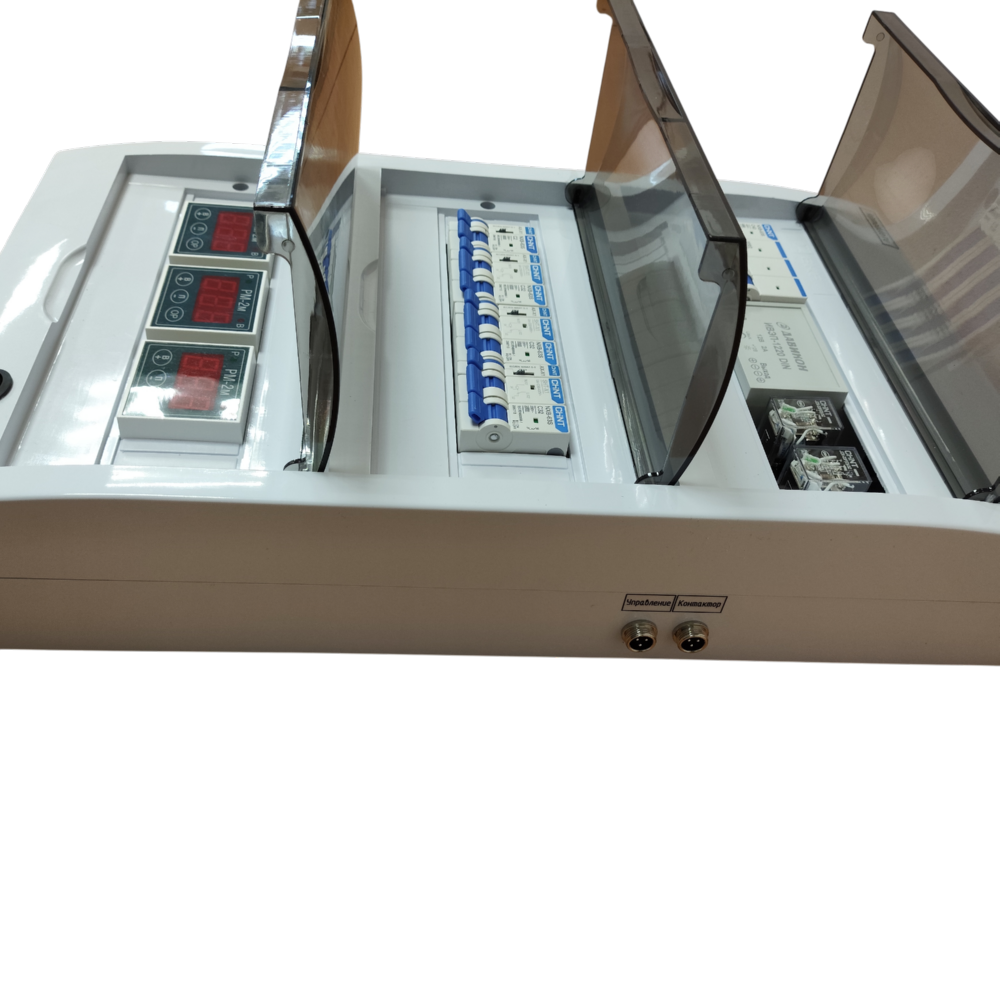

• Регулятор мощности имеет разъемы «Управление» и «Контактор) для совместного использования с автоматиками отбора АР6.2, АР6.3 и АР6.4. В этом случае включением режимов «Разгон» и «Пауза» регулятора мощности управляет автоматика.

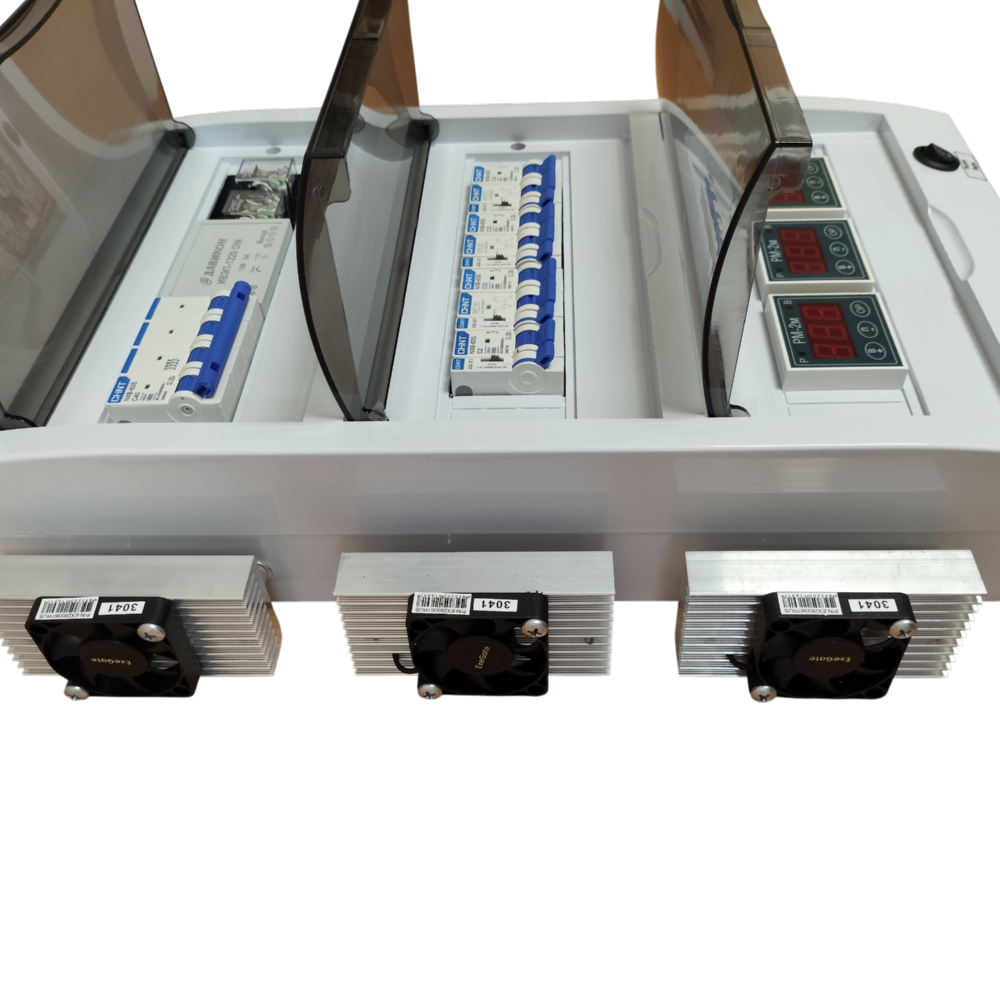

Примененные приборы:

• регуляторы мощности РМ-2м — 3 шт.;
• автоматические выключатели с независимыми расцепителями — 3 шт.;
• вводной автоматический выключатель.

Регулятор мощности стабильно поддерживает заданную мощность по каждой фазе (на каждом ТЭНе или на каждой секции ТЭНа). Можно отображать во время процесса как заданную мощность так и напряжение. Прибор может хранить до 10 предварительных установок напряжения/мощности, между которыми можно быстро переключаться. Кроме того, можно задать время, в течение которого должна исполняться определенная уставка (поддерживаться определенное напряжение), после чего прибор переходит к исполнению следующей. Таким образом, можно задавать, например, отложенный старт техпроцесса, таймер для его завершения, время для прогрева системы (программный «разгон»), или даже целые профили напряжение/время на несколько позиций (до 10).

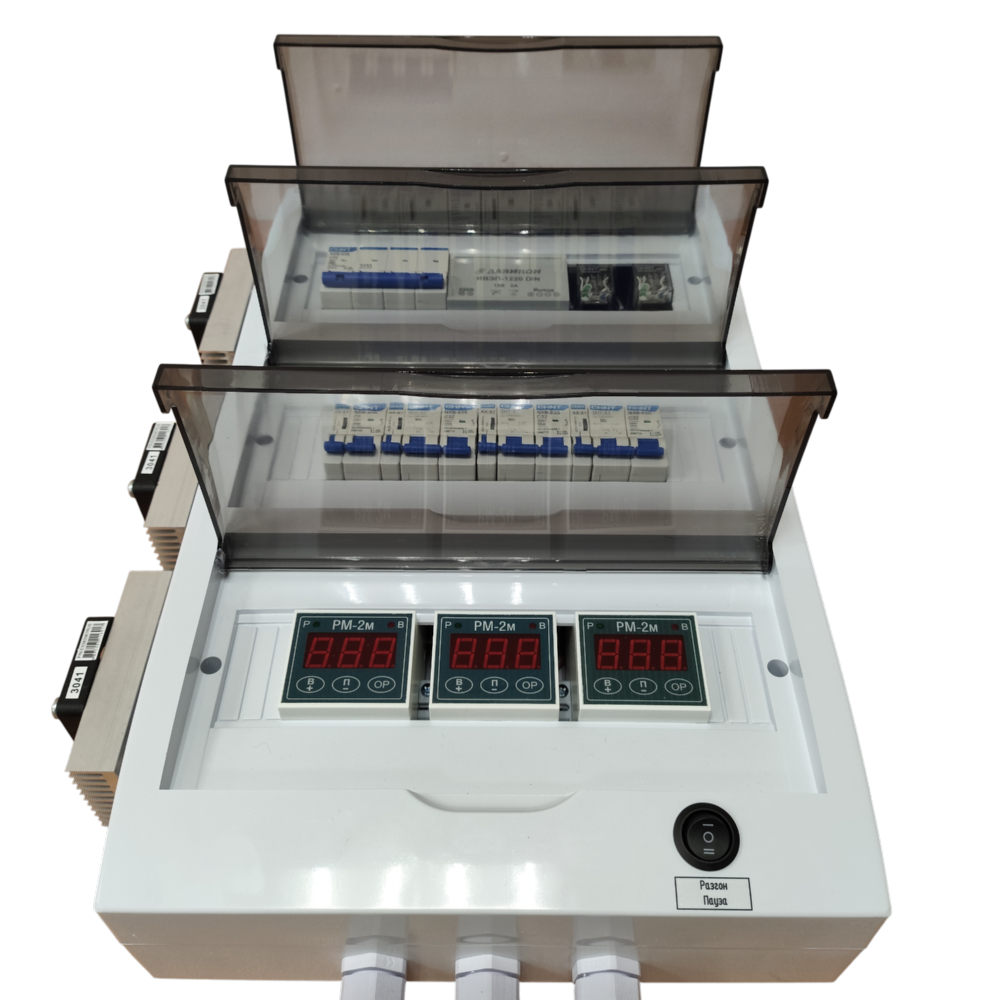

Регулятор мощности имеет три положения переключателя:

• «Разгон» - подаёт на нагрузку полную мощность (100 %);
• «0» - подает на нагрузку заданную мощность;
• «Пауза» - выключает нагрузку.

При использовании регулятора мощности совместно с автоматиками АР6.2, АР6.3 или АР6.4 переключатель «Разгон»-«0»-«Пауза» должен быть в положении «0».

При использовании регулятора с автоматикой АР6.2, датчик температуры из комплекта регулятора мощности используется по своему назначению (устанавливается на охладитель, ТСА или на емкость с продуктом).

При использовании регулятора с автоматиками АР6.3 и АР6.4, датчик температуры из комплекта регулятора мощности не используется. Датчик температуры ТСА есть в автоматике. При перегреве ТСА автоматика полностью отключает регулятор мощности.

Технические характеристики:

• напряжение питания: 3 фазы 380 В,
• подключаемая нагрузка: 3 ТЭНа на 220 В, 6 кВт и менее каждый или один трехсекционный ТЭН с секциями на 220 В, 6кВт и менее каждая,
• габариты шир. х выс. х гл. 500 х 300 х 100 мм,
• длина кабелей ТЭНов 2,2 м,
• площадь сечения питающего кабеля и кабелей ТЭНов 4 кв. мм,
• длина кабеля датчика температуры 2 м,
• температура на датчике для отключения регулятора мощности 40 гр. С,
• тип датчика температуры релейный (термореле НО, 250 В, 5 А).
